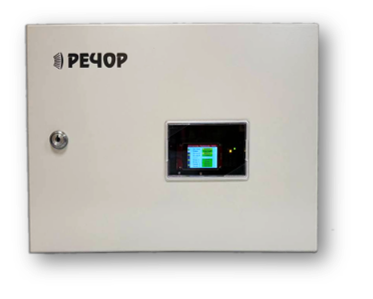

Контроллер управления табло «РЕЧОР» КУТ-2
Контроллер управления табло КУТ-2 - это пожарный прибор управления, предназначенный для автоматического включения, питания и контроля исправности световых пожарных оповещателей и эвакуационных знаков («Выход», указатели направления и др.) в составе системы оповещения и управления эвакуацией (СОУЭ).
Повышенная надежность и интеллектуальный контроль для систем оповещения и управления эвакуацией.
Основные технические характеристики:
- Выходы для табло: 2 линии, 24В
- Максимальный ток линии: 500 мА
- Входы управления: 2 шлейфа
- Резервное питание: 2 x АКБ 12В
- Основное питание: ~220В / 50Гц
- Габариты: 405 x 305 x 125 мм
Ключевые преимущества:

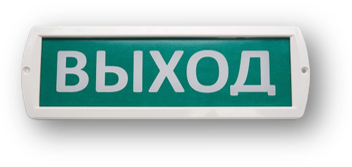

Устройство КУТ предназначено для питания, управления и контроля исправности оповещателей пожарных световых и эвакуационных знаков пожарной безопасности, выполненных на светоизлучающих диодах (световые табло), а также линий связи с ними. Устройство применяется в составе системы оповещения и управлением эвакуации людей при пожаре (СОУЭ).

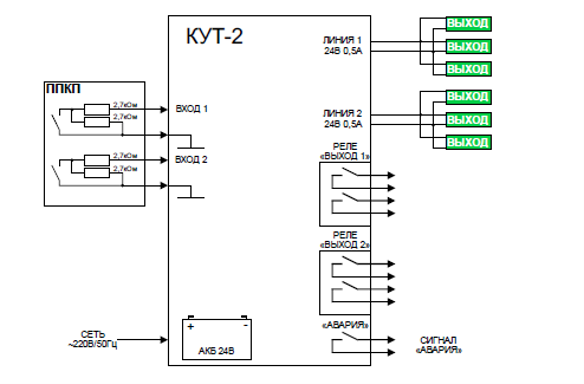

К входам устройства может быть подключено до 2-х шлейфов управления, а к выходам до 2-х линий световых табло.
Устройство обеспечивает:
- питание световых табло от основного и встроенного резервированного источников питания;
- управление световыми табло по командам от внешних устройств;
- контроль целостности линий связи с внешними устройствами на обрыв и замыкание;
- контроль линий световых табло на обрыв и замыкание, а также контроль подключенных световых табло;
- защиту выходов линий световых табло от короткого замыкания и перегрузки с функцией автоматического восстановления;
- контроль основного источника питания от сети 220В/50Гц;
- контроль и заряд резервного источника питания – аккумуляторной батареи;
- защиту АКБ от неверной полярности, перезаряда и глубокого разряда;
- автоматическое переключение на резервный источник питания при пропадании основного питания 220В/50Гц и возврат при его восстановлении;
- выдачу сигнала общей неисправности;
- выдачу сигнала об активации режима «ТРЕВОГА» для каждого из входов управления;
- выбор режима работы световых табло в режиме «ДЕЖУРНЫЙ» (светятся/не светятся);
- выбор режима работы табло в режиме «ТРЕВОГА» (непрерывный/мигающий).
Технические характеристики:
- число входов управления для подключения к устройству шлейфов . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2;
- число выходов для подключения линий оповещения световых табло . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2;
- напряжение питания линии световых табло, В. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 21-27,5;
- максимальный ток потребления каждой линии световых табло, мА. . . . . . . . . . . . . . . . . . . . . . . . . . . . 500;
- число релейных выходов. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5;
- предельная коммутационная нагрузка каждого выхода. . . . . . . . . . . . . . . . . . . . . . . . . . 0,5А 120В/1А 24В;
- основной источник электропитания . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . ~220В/50Гц;
- напряжение резервного источника питания, В. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 21-27,2;
- мощность, потребляемая от основного источника питания, не боле, ВА . . . . . . . . . . . . . . . . . . . . . . . . . 50;
- ток потребления в «ДЕЖУРНОМ» режиме при питании от АКБ и максимальной нагрузке, не более, мА. . 450;
- ток потребления в режиме «ТРЕВОГА» при питании от АКБ и максимальной нагрузке, не более, мА . . . . 1100.
